Meetkunde

Aanzicht

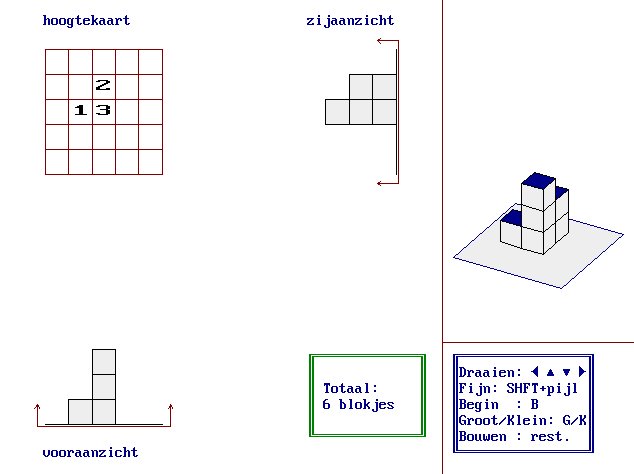

1.

Start alcor en daarna het programma Aanzicht.
Hieronder zie je een bouwwerk van zes blokjes.

a. Maak dit bouwwerk na.

b. Je kunt in de hoogtekaart nog een blokje neerzetten, zonder dat het vooraanzicht en het zijaanzicht veranderen. Zoek uit waar dat blokje kan staan.

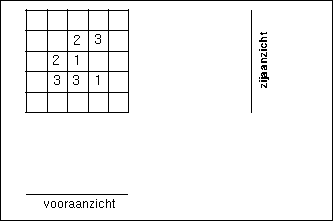

2.

In de figuur hieronder is de hoogtekaart gegeven.

a. Teken zelf het vooraanzicht en het zijaanzicht.
Controleer je antwoord met het programma.

b. Welke twee blokjes kun je weghalen zonder dat het vooraanzicht en het zijaanzicht veranderen?

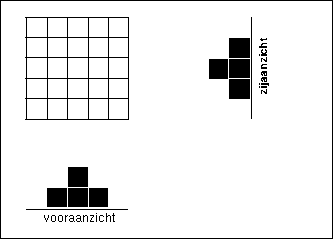

3.

Maak een stapel blokjes die als voor- en als zijaanzicht heeft:


a. Probeer het met zo min mogelijk blokjes. Hoeveel blokjes heb je gebruikt?
b. Hoeveel blokjes kun je maximaal gebruiken?

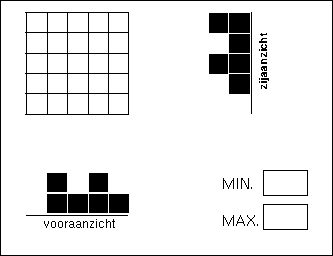

4.

Hoeveel blokjes kun je minimaal en maximaal gebruiken voor een bouwwerk met de volgende aanzichten:

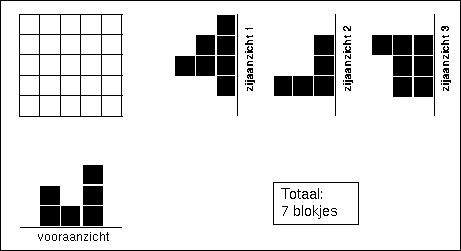

5.

Hieronder zie je een vooraanzicht van een bouwwerk van zeven blokjes.
Daarnaast staan drie zijaanzichten. Er is er één die niet kan, gegeven het vooraanzicht en het aantal blokjes. Welke is dat?

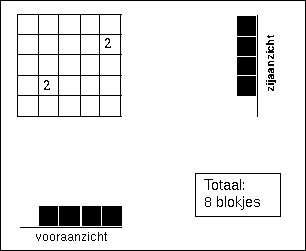

6.

Een bouwsel is gemaakt van acht blokjes. Hieronder is een begin gemaakt met de hoogtekaart en het voor- en zijaanzicht. Alleen ontbreekt in de drie plaatjes nog het één en ander. Vul het aan zodat alles klopt.
