Aanzichten

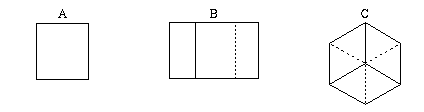

Hieronder zie je drie afbeeldingen van de kubus.

Met Doorzien zijn er twee manieren om ze op het scherm te krijgen:

1. Kies een geschikte projectie (bijvoorbeeld het vooraanzicht op het YZ-vlak ), en gebruik vervolgens de bewerking Draaien om de kubus in een gewenste stand te krijgen.

2. Kies de projectie Centraal . De kubus wordt nu vanuit een kijkpunt getekend. In het menu Opties staan de Kijk instellingen . Door een ander kijkpunt te kiezen krijg je een ander beeld van de kubus.

Probeer met beide methoden de drie onderstaande plaatjes te krijgen. Schrijf in je schrift hoe je de kubus moest draaien en wat de kijkinstellingen waren.

Het programma Doorzien werkt met twee typen figuren: draadfiguren en veelvlakken (zie See Inpakken, snijden en uitpakken ).

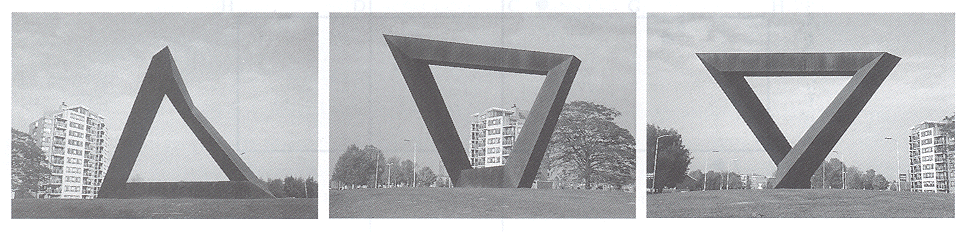

In Eindhoven staat een kunstwerk. Hieronder zie je drie foto's van het kunstwerk die vanuit verschillende richtingen zijn gemaakt.

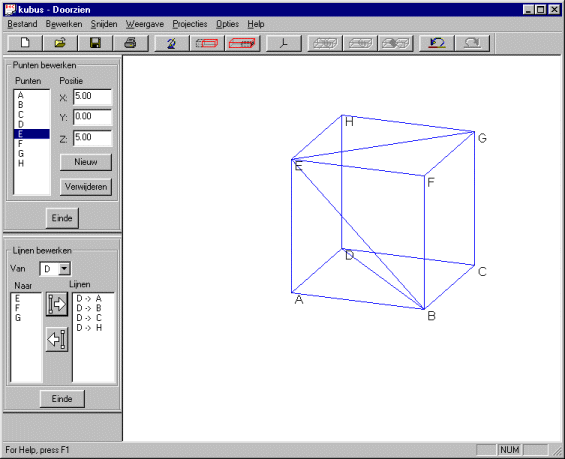

3. Dit kunstwerk kun je met Doorzien uit een kubus bouwen. Dan moet je eerst de kubus "uitpakken" tot een draadfiguur. Deze opdracht staat in het menu Weergave .
Vervolgens kun je lijnen toevoegen en hoekpunten verwijderen via het menu Bewerken .
Alle lijnen van het kunstwerk zijn diagonalen in een zijvlak van de kubus. Verbouw de kubus tot het kunstwerk.

4. Het kunstwerk staat in de buurt van een kruispunt. Als je van verschillende richtingen aan komt rijden krijg je telkens een ander beeld. Probeer de vier aanzichten hieronder op het scherm te krijgen. Schrijf op hoe je het gedaan hebt.
